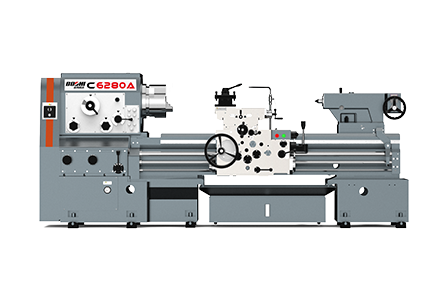

C6280A系列卧式车床能合用于各类车削工作,如车削内表圆柱面、圆准、以及其它回转面、端面,还可加工各类常用螺纹——如公造、英造、模数、径节螺纹,以及钻、铰、攻丝、拉削线槽等工作。
产品特点:
1)床身及床腿选取高强度铸铁铸造,屡次时效处置,有效抑造了加工过程中切削力导致的变形和应力;床身导轨中频淬火后进行精密磨削,强度维持极佳,确;渤すΨ蚴褂玫牟槐湫;可拆卸式马鞍床身,加大床身回转直径,提升机床的加工能力;
2)床头箱在卧式加工中心上精加工,箱内轴承选取国内驰名品牌,主轴及齿轮经过高频淬火、精密磨削,表表抛丸处置等特殊伎俩,以此使得整机机能更大化的提升。
3)走刀箱怪异的变速机构,能精确的将床头箱部门的速度扭转传送到丝杠上;面板上公英造螺纹的选择、技术参数参照表,各类宜人道设计保障操作人员迅速、安全、快捷的工作出产。
4)溜板箱选取科学的分析推算、合理的齿轮传动共同、将丝杠的动弹精确传递到床鞍横、纵进给上来,确;布庸ぶ澳艿氖迪。
5)床鞍平-V导轨选取贴塑技术,动、静态摩擦力幼,人为刮研在保障接触的同时,也加强了导轨光滑和光滑油的贮存、精度维持性显著提高。
6)刀架:刀架设计精彩、夹持刀具便捷、大幼刀架共同使用更能实现一些特殊零件的加工,可用上刀架单独机动车削短的锥度。
合用行业:
适应轻工、机械、汽车、摩托车等多个行业。
|
项目 |
名 称 |
单元 |
C6280A系列 |
|
加工领域 |
床身上最大回转直径 |
mm |
φ830 |
|
床鞍上最大回转直径 |
mm |
φ540 |
|
|
马鞍内最大回转直径 |
mm |
φ970 |
|
|
两顶尖之间最大距离 |
mm |
1500 |
|
|
最大工件车削长度 |
mm |
1400 |
|
|
马鞍有效宽度 |
mm |
300 |
|
|
床身导轨宽度 |
mm |
560 |
|
|
主轴 |
主轴通孔直径 |
mm |
φ105 |
|
主轴孔锥度 |
|
1:20(公造锥度) |
|
|
主轴头型式 |
|
A2-11 |
|
|
主轴转速 |
r/min |
14级 12.5-1120 |
|
|
进给和螺纹 |
上刀架最大行程 |
mm |
200 |
|
下刀架最大行程 |
mm |
515 |
|
|
刀具截面 |
mm |
32×32 |
|
|
横向进给领域 |
mm/r |
64种 0.031-7.0 |
|
|
纵向进给领域 |
mm/r |
64种 0.062-14.0 |
|
|
公造螺纹领域 |
mm |
38种 0.5-56 |
|
|
英造螺纹领域 |
t.p.i |
43种 56-0.5 |
|
|
模数螺纹领域 |
πmm |
21种0.25-7 |
|
|
径节螺纹领域 |
DP |
27种 56-4 |
|
|
尾座 |
尾座套筒直径 |
mm |
φ100 |
|
尾座套筒最大行程 |
mm |
250 |
|
|
尾座套筒孔锥度(莫氏) |
|
莫氏No.5 |
|
|
电机 |
主电机功率 |
kW |
11 |
|
冷却泵电机功率 |
kW |
0.18 |
|
|
其它 |
机床长度 |
mm |
3500 |
|
机床宽度 |
mm |
1370 |
|
|
机床高度 |
mm |
1470 |
|
|
总沉量 |
kg |
4500 |
